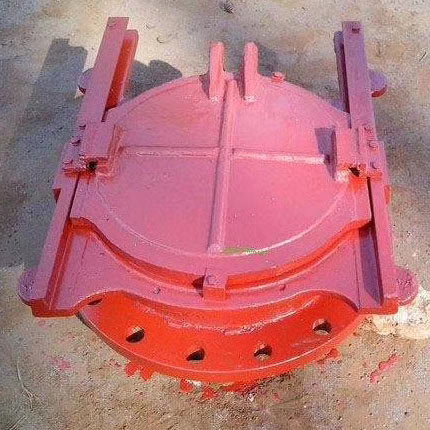

拱形鑄鐵閘門的結構
點擊數：21062020-01-15 16:06:21 來源: 冀州區宏海水利機械廠
拱形鑄鐵閘門的結構
拱形鑄鐵閘門的螺桿采用的是梯形螺紋，螺距按閘門啟閉機所需要的操作力和提升速度確定。 （鑄鐵閘門）
軸導架：
設置軸導架是防止桿受力后失穩，導架與桿之間留有3mm的間隙以方便操作，軸導架采用優質鑄鐵制成。 （鑄鐵閘門）
軸導架間距在任何情況下：λ=L/r細長比均不超過200，其中L是軸導架的間距，r是軸回轉半徑。 （鑄鐵閘門）
保證閘桿在最大關閉力情況下，壓桿的穩定性符合λ≤200的設計規范要求。
每臺閘門都裝有可調節的楔緊裝置，當門板處于關閉位置時，提供門板與門框支承面之間的緊密接觸，楔緊裝置的可調部分設在門框兩側。（鑄鐵閘門）
拱形鑄鐵閘門的螺桿采用的是梯形螺紋，螺距按閘門啟閉機所需要的操作力和提升速度確定。 （鑄鐵閘門）
軸導架：
設置軸導架是防止桿受力后失穩，導架與桿之間留有3mm的間隙以方便操作，軸導架采用優質鑄鐵制成。 （鑄鐵閘門）
軸導架間距在任何情況下：λ=L/r細長比均不超過200，其中L是軸導架的間距，r是軸回轉半徑。 （鑄鐵閘門）
保證閘桿在最大關閉力情況下，壓桿的穩定性符合λ≤200的設計規范要求。
軸導架牢固在混凝土墻上，防止螺桿受力后發生彎曲變形。（鑄鐵閘門）
每臺閘門都裝有可調節的楔緊裝置，當門板處于關閉位置時，提供門板與門框支承面之間的緊密接觸，楔緊裝置的可調部分設在門框兩側。（鑄鐵閘門）
楔塊的傾斜度只需施加最小的作用力就可在閘門支承面上產生最大的壓緊力，保證閘門受壓時達到最好的止水效果。 （鑄鐵閘門）
