啟閉機閘門的構造及工作原理

點擊數：24782020-01-18 13:49:45　來源: 冀州區宏海水利機械廠

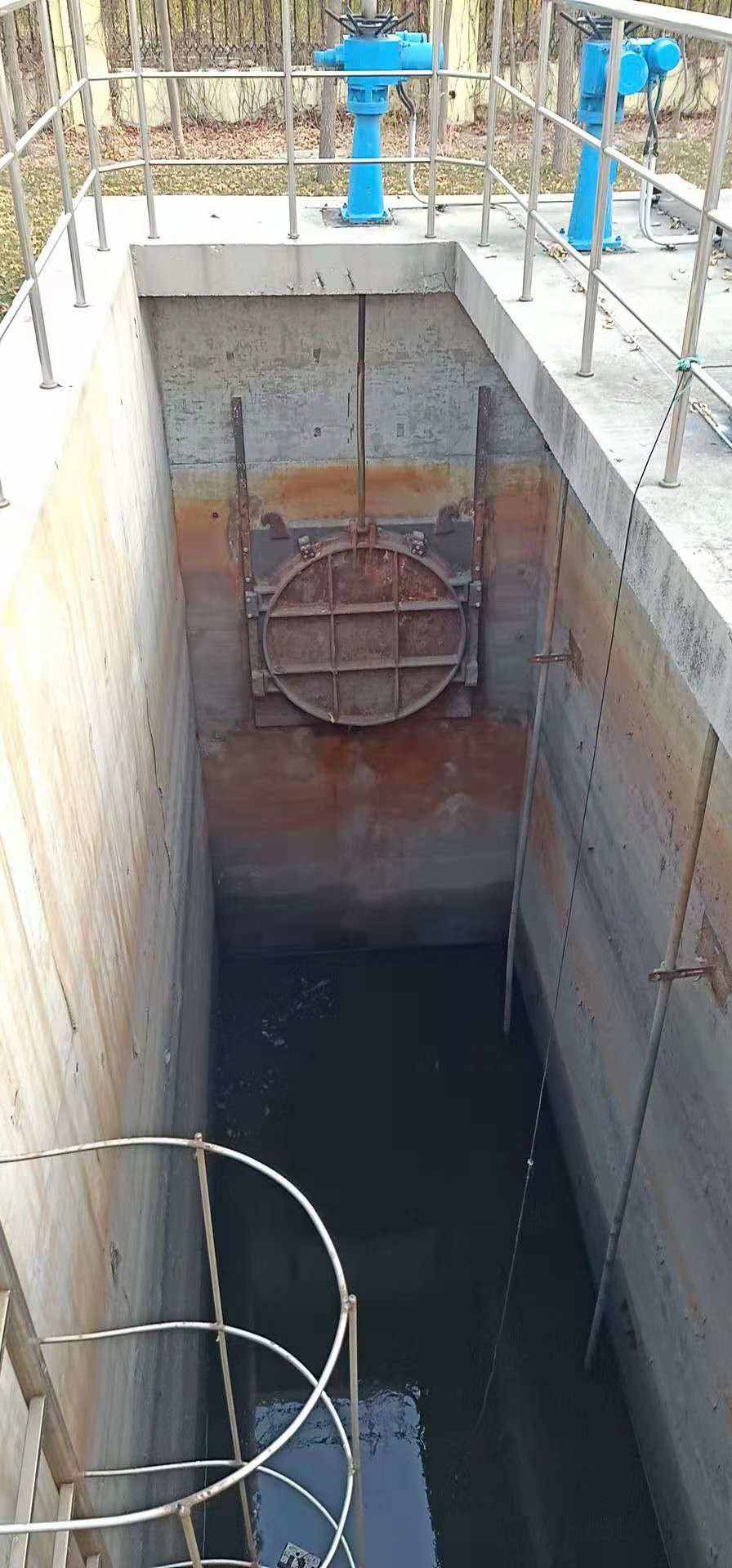

  啟閉機閘門為手動螺桿式啟閉機。它是中小型電站、水庫和灌溉渠道啟閉閘門，控制過水流量的專用設備之一。本機具有一定的啟門高度和閉門力。采用了側搖手把傳動，具有運轉平穩、噪聲小、結構簡單、易維護、操作方便等特點，是一種理想的水利啟閉機械。

① 將閘門吊裝到位，并置于止水工作狀態。 ② 將啟閉機吊到安裝平臺，初步找正安裝位置。③ 將螺桿穿入啟閉機螺母中，經手動操作螺桿能順利升降，無卡阻時，將螺桿與閘板門聯接牢固。④ 提升閘門，當閘門升降靈活無卡阻時固定啟閉機。⑤ 啟閉機固定方式分地腳螺栓聯接和預埋板焊接聯接兩種情況。焊接聯接時須將安裝位置處預留鋼板，通過啟閉機的聯接鋼板與預埋鋼板焊接聯接。地腳螺栓聯接時，預先在安裝處預留預埋孔，將地腳螺栓與啟閉機底孔聯接，地腳螺栓放入預留孔內，啟閉機安裝位置找正后，澆注二次混凝土，將啟閉機固定牢固。⑥ 將指示盤（針）裝于螺桿頂端，安裝好螺桿導管。在導管上標記出閘門關閉與開啟時的兩個極限位置，以利于運行時安全操作。⑦ 啟閉機與閘門連接完成，經試車合格方可交付使用。
