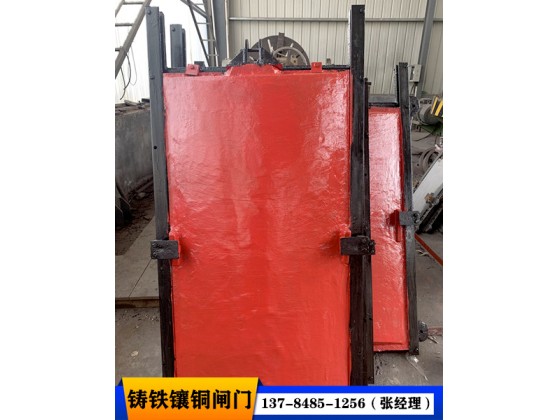

鑄鐵鑲銅閘門
鑄鐵鑲銅閘門
一、概述及用途：

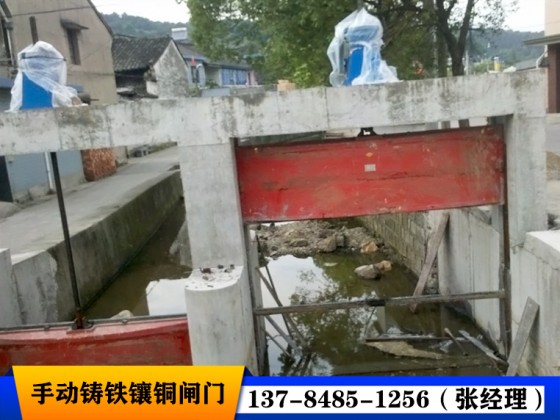

鑄鐵鑲銅閘門是我廠吸收國內外先進結構和工藝，從而進行設計改進的一種給排水及污水處理的理想設備。本閘門的制造加工符合建設部CJ/T3006-1992標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。一般安裝于管道口和交匯窖井、泥沙地污水渠道、原站井水口、清水池等場合。用以截斷、疏通水流或調節水位，驅動裝置為啟閉機，啟閉機可與傘齒輪、電動等組合件配套使用，實現現場操作或遠距離集中控制。
二、結構特點：
鑄鐵鑲銅閘門分為圓形閘門和方形閘門兩種，是由閘板、導軌，密封、絲桿、手動（電動）啟閉機等部件組成。該閘門具有結構簡單、密封性能好、耐磨性強、操作簡單、安裝方便、使用壽命長、規格齊全、適應性廣等特點。
三、性能及參數：
設計壓力：可以根據客戶要求定做
設計溫度：常溫
滲 水 量：0.72(L/min,m)
最大水頭：1-10m，（水頭超過10米的閘門需另外注明）
適用介質：污水、海水、清水
安裝方式：鉛垂狀態
正常水壓方向：正面迎水
型號編制說明：

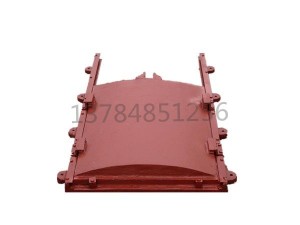

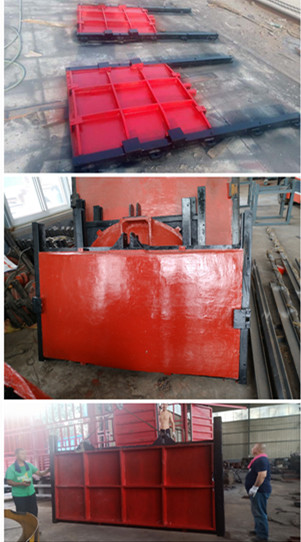

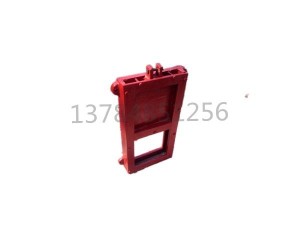

鑄鐵鑲銅方閘門 ZMQF、SFZ

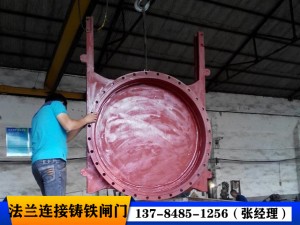

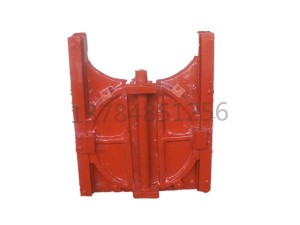

鑄鐵鑲銅圓閘門 ZMQY、SYZ
四、主要零件材料：
|
序號 |
零件名稱 |
材料 |
|
1 |
門框（閥體）、閘板 |
鑄鐵 HT200 |
|
2 |
導軌 |
鑄鐵 HT200 |
|
3 |
螺桿 |
Q235 |
|
4 |
密封條 |
銅合金 |
|
5 |
手動（電動）啟閉機 |
組合件 |
五、安裝注意事項：
1、按預埋圖中的要求預留閘門及啟閉機的安裝位置；
2、用吊鉛垂直線方法預埋預埋件，保證其表面和垂直度為1.5-3%范圍內；
3、用螺栓將門框、導軌固定在預埋件上；
4、當螺桿細長比（提升桿長度/螺桿外徑）4H/d＞200時應設置軸導架，軸導架距閘門吊耳距離應大于閘門最大開啟度；
六、選用須知：
1、選用閘門時應注明H值（閘門中心至啟閉機底部平臺高度）
2、平臺設計負荷應考慮正反雙向承受壓力；
3、軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉；
4、工作時整條螺桿，作上下移動為明桿閘門，螺桿不移動，閘板上下移動為暗桿閘門；
5、暗桿閘門宜安裝于風景區或道路中間的窖井內，這種閘門自帶開啟裝置，不需專用啟閉機；
6、本廠可承接制造其它材料（不銹鋼、碳鋼、鋁合金）的特殊形式閘門；
7、本廠供貨不含任何預埋件，請參考圖紙；
8、本廠所供樣本如有修訂不另行通知；
