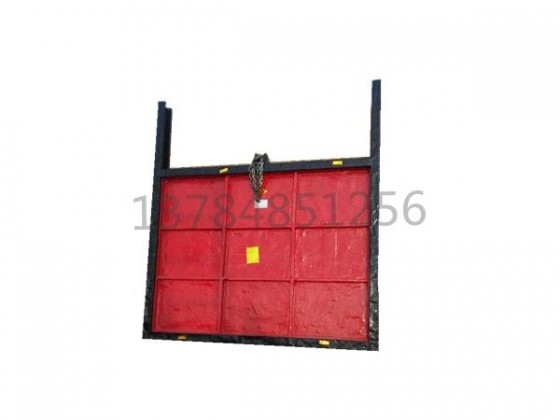

產品名稱：鑄鐵鑲銅方閘門，鑄鐵鑲銅閘門

產品型號：ZMQF,SFZ

產品規格：DN200*200-DN3000*3000

結構形式：明桿式、雙向承壓式

安裝形式：墻靠式、法蘭式

驅動方式：手輪式、手搖式、手電兩用啟閉機

適用介質：污水、海水、清水

產品用途：鑄鐵鑲銅方閘門廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備。

本閘門適用于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。

產品結構：

鑄鐵鑲銅方閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動

一、鑄鐵鑲銅閘門主要技術參數：

參數

名稱滲水量(L/min.m)最大水頭m工作介質安裝方式正常水壓方向門框距邊壁距離

正向反向

鑲銅鑄鐵圓閘門0.721.25正向10

反向2.5水或污水鉛錘狀態正面迎水 >300

鑲銅鑄鐵方閘門

雙向鑲銅鑄鐵閘門0.720.72正反向10

雙向鑲銅鑄鐵方閘門

注：水頭超過10m的閘門需另外注明

二. 鑄鐵鑲銅閘門主要零件材料：

零件名稱材料

門框、閘板、導軌Ht200

螺桿：45＃鋼.304,316

密封面銅合金

三. 鑄鐵鑲銅閘門安裝形式：







四. 鑄鐵鑲銅閘門墻式預埋螺栓處理方法：







五. 啟閉機與鑄鐵鑲銅閘門布置：







注：1、水頭(H)指最高水位至閘門底部高度;

2、以上表中啟閉力為承受正壓力狀態下;

3、表中噸位已含閘板自重，不含予啟力;

4、預氣力大小與閘門的 塊數量，斜度及加工精度有關，一般為開啟力的60%~100%;

5、選用啟閉機的力一般取1.6~2倍的開啟力;

6、其它規格閘門的啟閉力根據承壓力面積參考本表取近似值。

六. 鑄鐵鑲銅閘門安裝事宜：

1、按預埋圖中的要求預留閘門及啟閉機安裝位置;

2、用吊鉛錘直線方法預埋預埋件，保證其表面和垂直度為1.5~3‰范圍內;

3、用螺栓將門框、導軌固定在預埋件上;

4、當螺桿細長比(提升桿長度/螺桿外徑)4H/d>200時應設置軸導架，軸導架距閘門吊耳距離應大于閘門最大開啟度。

七. 鑄鐵鑲銅閘門選用須知：

1、 選用閘門時應注明H值(閘門中心至啟閉機底部平臺高度);

2、 啟閉機應根據表中啟閉力及自動化程度確定，具體可參考啟閉機樣本。

3、 平臺設計負荷應考慮正反雙向承受(關閉力參考開啟力)。

4、 軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉;

5、 工作時整條螺桿，聯軸器、閘板都做上下移動為明桿閘門，工作是螺桿不移動，閘板上下移動稱為暗桿閘門。

6、 方向承壓閘門應選用時應注明，正向承壓閘門當用于隨受么向水壓時，水頭應<2.5m;

7、 暗桿閘門宜裝于風景區或道路中間的窖井內，此種閘門自帶開啟裝置，不需專用啟閉機;

8、 訂貨時應注明H，并注明單獨閘門(與配套啟閉機)的具體名稱、型號、規格;

9、 本廠可承制其它材料(不銹鋼、碳鋼)或特殊形工閘門;

10、 本廠供貨不含任何預埋件，所以閘門布置參照上頁;
