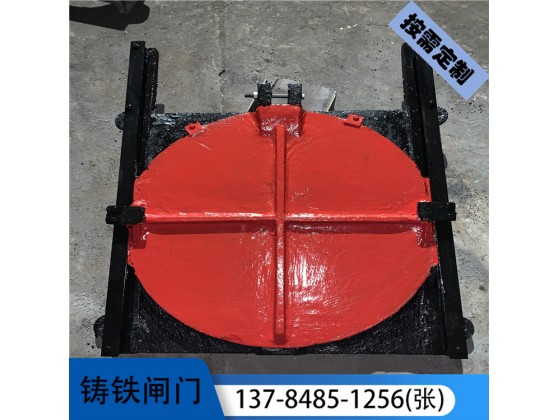

鑄鐵鑲銅圓閘門

鑄鐵鑲銅閘門



一、概述及用途:

鑄鐵鑲銅閘門是我廠吸收國內外先進結構和工藝,從而進行設計改進的一種給排水及污水處理的理想設備。本閘門的制造加工符合建設部CJ/T3006-1992標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。一般安裝于管道口和交匯窖井、泥沙地污水渠道、原站井水口、清水池等場合。用以截斷、疏通水流或調節水位,驅動裝置為啟閉機,啟閉機可與傘齒輪、電動等組合件配套使用,實現現場操作或遠距離集中控制。


二、結構特點:

鑄鐵鑲銅閘門分為圓形閘門和方形閘門兩種,是由閘板、導軌,密封、絲桿、手動(電動)啟閉機等部件組成。該閘門具有結構簡單、密封性能好、耐磨性強、操作簡單、安裝方便、使用壽命長、規格齊全、適應性廣等特點。


三、性能及參數

設計壓力:可以根據客戶要求定做

設計溫度:常溫

滲 水 量:0.72(L/min,m)

最大水頭:1-10m,(水頭超過10米的閘門需另外注明)

適用介質:污水、海水、清水

安裝方式:鉛垂狀態

正常水壓方向:正面迎水

型號編制說明:

鑄鐵鑲銅方閘門  ZMQF、SFZ

鑄鐵鑲銅圓閘門  ZMQY、SYZ


四、主要零件材料:


序號

零件名稱

材料

1

門框(閥體)、閘板

鑄鐵 HT200

2

導軌

鑄鐵 HT200

3

螺桿

Q235

4

密封條

銅合金

5

手動(電動)啟閉機

組合件


五、安裝注意事項:

1、按預埋圖中的要求預留閘門及啟閉機的安裝位置;

2、用吊鉛垂直線方法預埋預埋件,保證其表面和垂直度為1.5-3%范圍內;

3、用螺栓將門框、導軌固定在預埋件上;

4、當螺桿細長比(提升桿長度/螺桿外徑)4H/d>200時應設置軸導架,軸導架距閘門吊耳距離應大于閘門最大開啟度;


六、選用須知:

1、選用閘門時應注明H值(閘門中心至啟閉機底部平臺高度)

2、平臺設計負荷應考慮正反雙向承受壓力;

3、軸導架是根據井深不同而設定的,設計時應與聯軸器不干涉;

4、工作時整條螺桿,作上下移動為明桿閘門,螺桿不移動,閘板上下移動為暗桿閘門;

5、暗桿閘門宜安裝于風景區或道路中間的窖井內,這種閘門自帶開啟裝置,不需專用啟閉機;

6、本廠可承接制造其它材料(不銹鋼、碳鋼、鋁合金)的特殊形式閘門;

7、本廠供貨不含任何預埋件,請參考圖紙;

8、本廠所供樣本如有修訂不另行通知;
